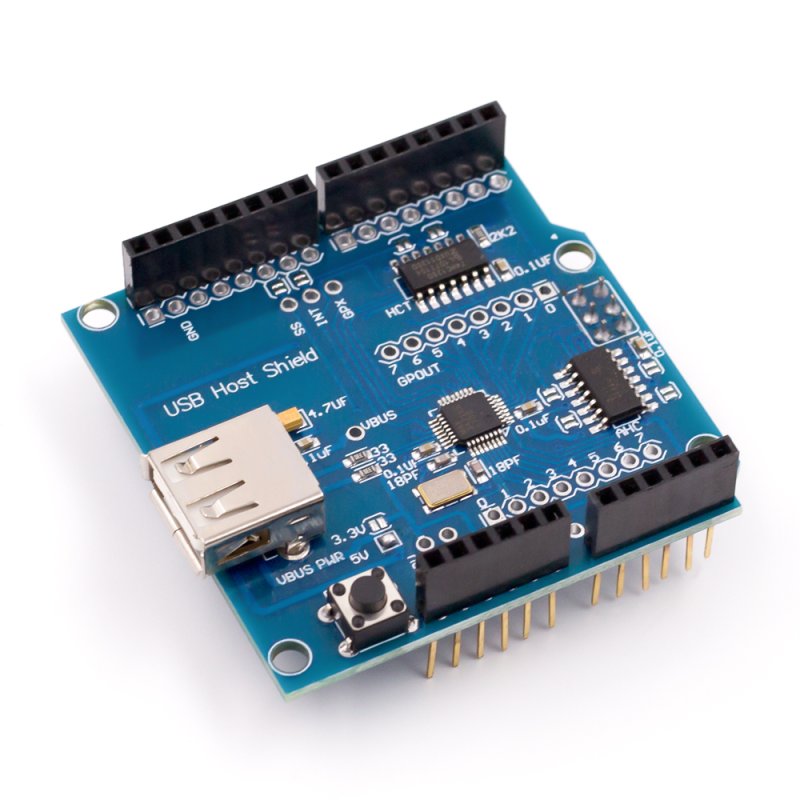

USB Host Shield 2.0 for Arduino


60 ₪

الناشر: ⚡ Electronic Store ⚡

القسم: Adapter

تاريخ النشر: 2024-10-04

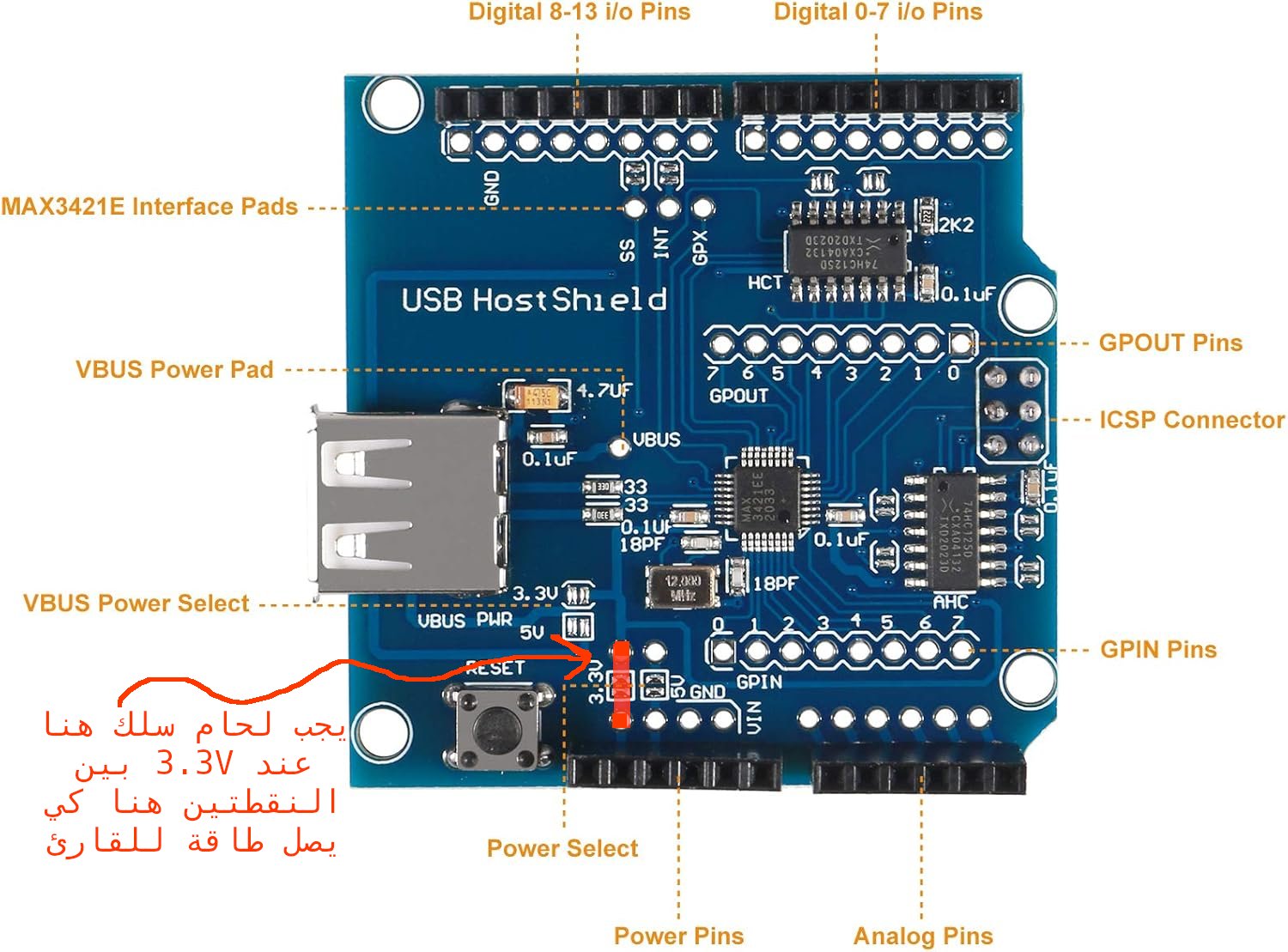

ملاحظة لتوصيل سلك ولحامه في حال لم يعمل القارئ مباشرة .. يجب عمل هذا اللحام على اغلب انواع host usb

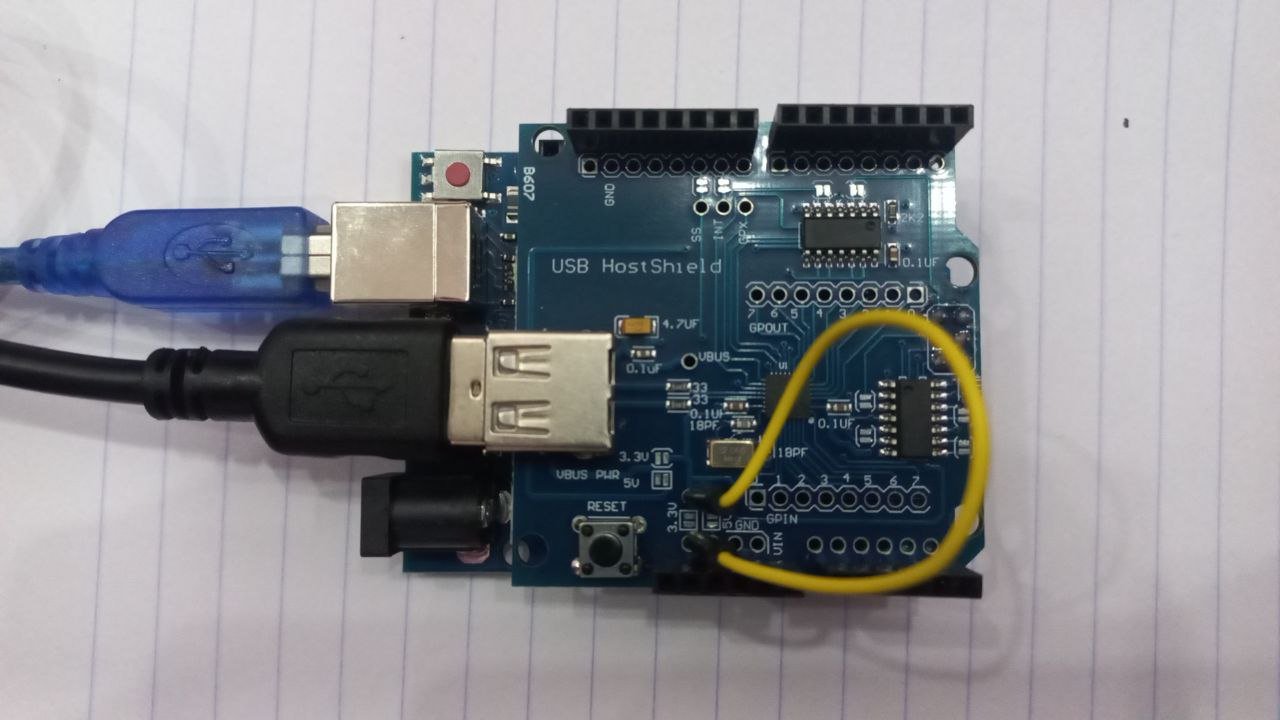

صورة واقعية للحام .. هذا النوع لم يقرا الا بعد لحام السلك هكذا بين ال3.3 فولت

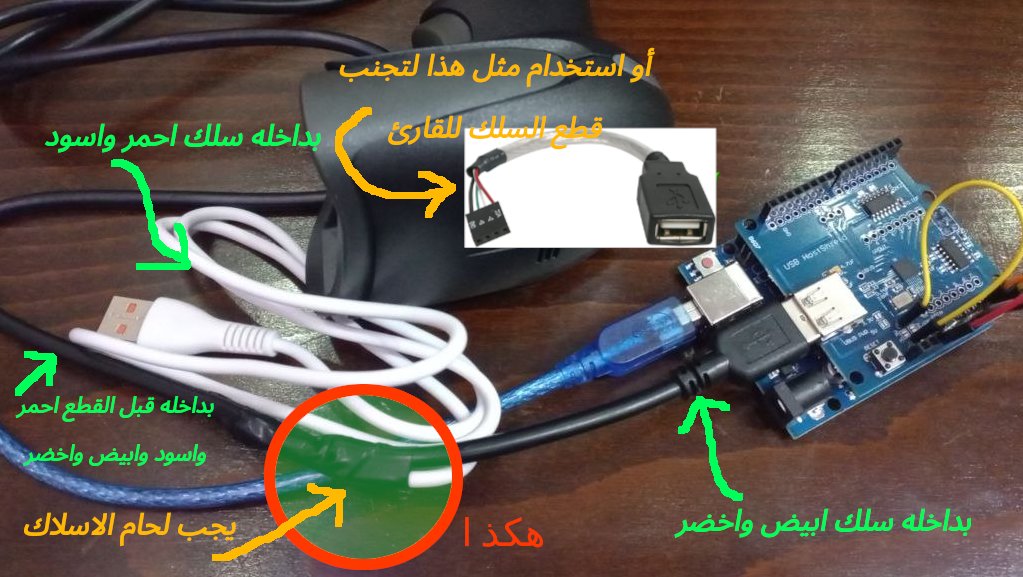

بالنسبة لقارئ الباركود له 4 اسلاك داخليا مع الusb يجب توصيل السلكين الاحمر والاسود مع مصدر خارجي



كود اختبار بسيط

code
نسخ
اقتباس
عرض
تنزيل


#include <usbhid.h> #include <hidboot.h> class MyParser : public KeyboardReportParser { void OnKeyDown(uint8_t mod, uint8_t key) override { uint8_t c = OemToAscii(mod, key); if (c) Serial.print((char)c); } }; USB Usb; HIDBoot<USB_HID_PROTOCOL_KEYBOARD> Keyboard(&Usb); MyParser Parser; void setup() { Serial.begin(115200); if (Usb.Init() == -1) Serial.println("Shield Hardware Error!"); else Serial.println("Shield OK - Waiting for Barcode..."); delay(200); Keyboard.SetReportParser(0, &Parser); } void loop() { Usb.Task(); }


تحذير:

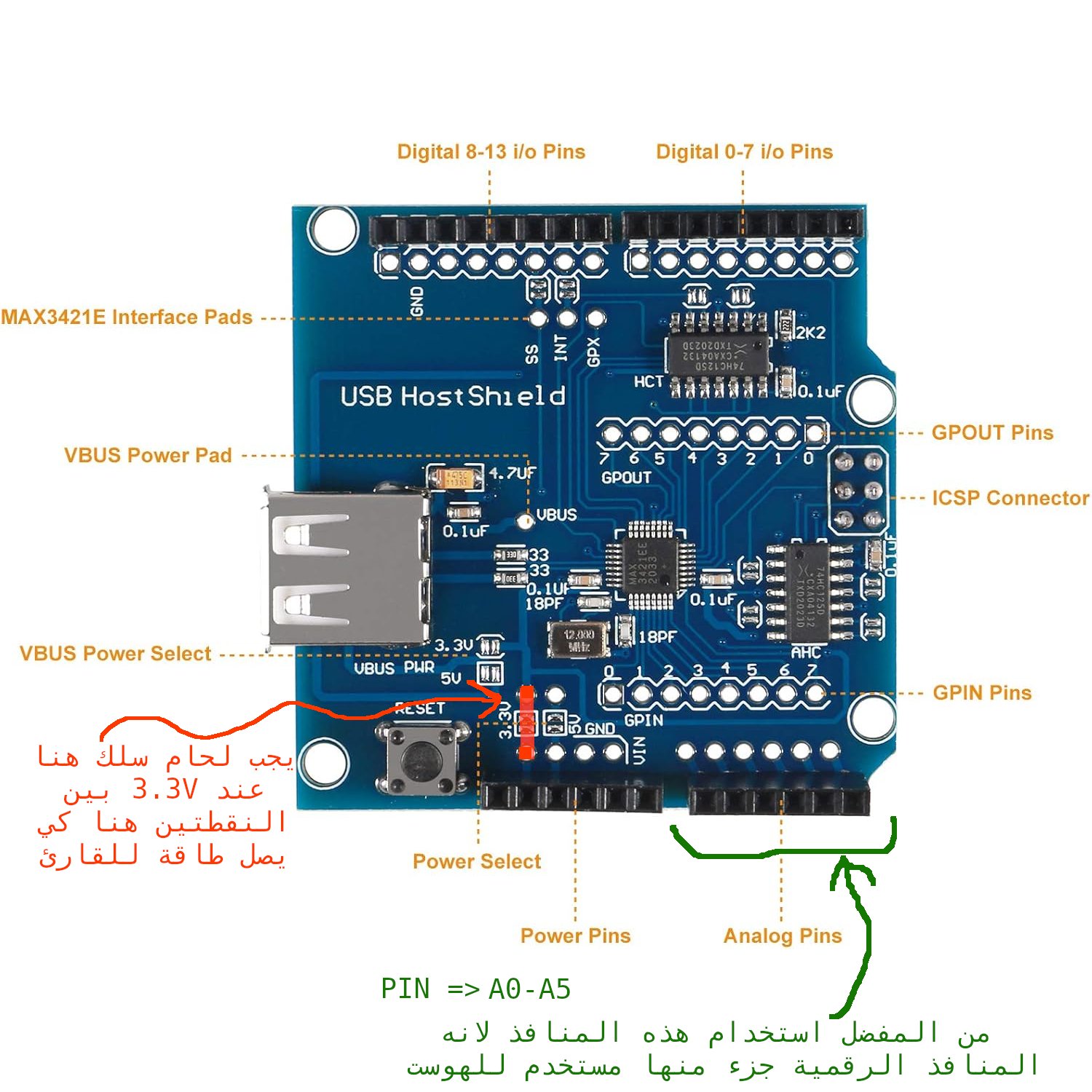

تحذير: الـ USB Host Shield يستخدم منافذ SPI (10, 11, 12, 13). تأكد تماماً أنك لا تستخدم هذه المنافذ لأي شيء آخر.



تحذير على المنافذ
